Что такое сжиженный газ и где его используют

В голубом топливе, добываемом из недр, присутствуют разные газы: метан, бутан, пропан, азот, гелий, сероводород. Одни из них являются компонентами химических производств, другие – сжигаются для получения энергии (электрической и тепловой). Некоторые служат газомоторным топливом.

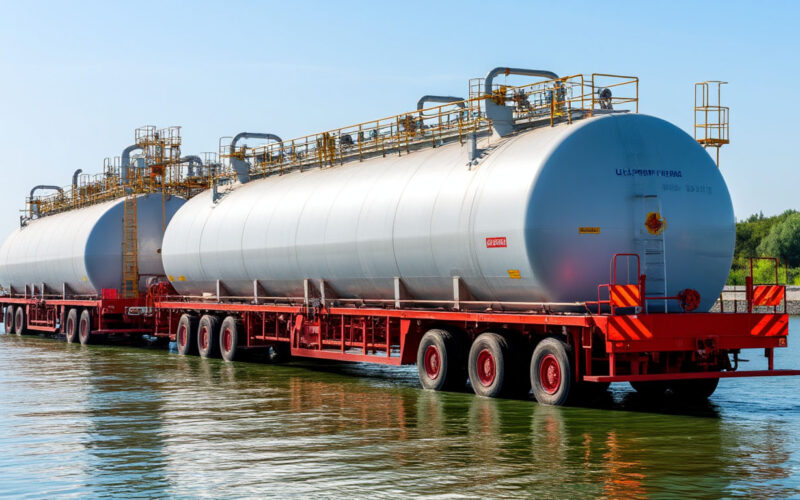

перевозка сжиженный газ

перевозка сжиженный газ

Если необходимо топливо доставить на удаленный объект, то в силу географических нюансов это часто выгоднее сделать не по трубопроводу, а в сжиженном виде. То есть, газ сжиженный упрощает доставку к удаленным объектам.

Что СПГ и СУГ собой представляют

При оптимальной температуре воздуха и нормальном давлении углеводороды пребывают в газообразном состоянии. Но, они переходят в жидкое состояние, если незначительно увеличивают давление (без смены температуры).

Сжижаемый искусственно природный газ (при температуре минус 160 градусов)легче хранить и транспортировать. Объем при этом в сравнении с исходным меньше в 600 раз.

В промышленных условиях также для процессов фракционирования НПГ, проходящих при низких температурах, пользуются природным сжиженным газом, из которого выделяют пропан, этан, бутан, газовый бензин и гелий.

Важно: В воздухе сжиженный газ растворяется, переходя  в состояние газообразное. Если уровень концентрации достигнет 5-15%, и произойдет контакт с источником пламени, газ может воспламениться. Если же она меньше 5%, этого не произойдет.

Многие страны, среди которых Испания с Францией, Япония с Бельгией, Южная Корея, СПГ используют не первый год как один из основных источников энергоресурсов, нужный для промышленных нужд, используемый в коммунальных комплексах и в быту, на заводах нефтехимических и в качестве топлива для автомобилей.

Что такое сжиженный газ и где его используют

Для систем газоснабжения России наибольший интерес представляет технический пропан, пары которого обладают хорошей упругостью. Благодаря этому из наполненного этим газом газгольдера или баллона легко отобрать необходимое количество паров даже при минусовых  температурах, что позволяет такие емкости и в зимнее время размещать на улице.

Что такое сжиженный газ и где его используют

Бутан, в сравнении с пропаном, является более дешевым. При его сгорании 4 атома углерода и 10 водорода в реакции участвуют, что говорит о большой тепловой способности. Но, упругость паров у бутана ниже, что не позволяет применять его при отрицательной температуре.

Также интерес представляет пропан-бутановая смесь. СУГ используют в быту и коммунальной сфере. В российских климатических условиях бесперебойное функционирование резервуарных установок невозможно обеспечить, если бутана в смеси содержится более 60%.

Внешний вид и свойства

Внешне такой газ выглядит как бесцветная жидкость, не имеющая запаха. Он не агрессивен, т.е. не приводит к коррозии. Плотность СПГ меньше вдвое плотности воды. В жидком состоянии он не горюч и не токсичен.

Сжиженный газ

Сжиженный газ

Важно: Чтобы довести субстанцию до исходного состояния, перед использованием газ сжиженный подвергают испарению без доступа кислорода (воздуха). Во время сгорания выделяются диоксид углерода (углекислый газ) и парводяной.

СПГ очень быстро испаряется, не оставляя на почве и воде никаких следов.

Основные технические характеристики

Температура кипения лежит в пределах 158-163 градуса Цельсия. Плотность газа различна на разных месторождениях. Она лежит в диапазоне 430-470 кг/м³. Кроме этого, она определяется давлением в месте проведения ее расчета, и температурой. Поэтому, переводя тонны газа в кубометры, говорят «примерно», т.е. 1 тонна СПГ равна примерно 1,38 тысячам метров кубических.

Стандартные значения этих параметров установлены Национальным институтом NISN. Для температуры – это 20 градусов Цельсия (293,15 К), для давления – 1 атмосфера (101,325 кПа).

Компонентный состав

На 75-99 процентов его составляет метан. Помимо него в составе присутствуют: этан,сероводород, пропан и др. Плотность компонентов отличается значительно:

  • у пропана она равна 1,872 кг/м³;
  • у этана — 1,263 кг/м³;
  • у метана – 0,668 кг/м³.

Экологическое топливо

Сжиженный газ имеет достаточно большое октановое число и отличается высокими энергетическими показателями, что позволяет его использовать для заправки автомобилей. Не нанося вред экологии, использование этого топлива уменьшает расход масла и износ двигателя. Цена его ниже стоимости бензина. К тому же, сжиженные газы безопасны, а заправка производится на специализированных заправочных станциях. Это объясняет, почему его считают более экономичным топливом, чем бензин.

Что такое сжиженный газ и где его используют

Технология получения СПГ

Сжижение газа происходит в несколько ступеней, на которых его сжимают в 5-12 раз, охлаждают и передают дальше.

На первом этапе из природного газа необходимо удалить воду, чтобы холодильное оборудование обезопасить от ее агрессивного воздействия, а также водород, а также гелий, соединения серы, азот и прочие примеси, для чего применяют абсорбционную глубокую очистку, пропуская смесь через молекулярное сито.

Далее следует второй этап, заключающийся в удалении из смеси тяжелых углеводородов. В результате фракционирования остается газ, в котором находятся только метан и этан (или бутан и пропан). Полученная фракция содержит менее 5% примесей.

На последней ступени процесса как раз и происходит сжижение охлажденного газа. Процесс достаточно энергозатратный: энергии требуется до 25% от общего количества.

На современных производствах используют 2 технологических процесса:

  • компримирование, т.е. проходящее при постоянном давлении конденсирование. Недостатком является большая энергоемкость, из-за чего способ считается малоэффективным;
  • метод на основе теплообменных процессов, т.е. рефрижераторный, предусматривающий использование охладителя, а также турбодетандерный, называемый также дросселированием. Он позволяет при быстром расширении газа получать нужную температуру. К минусам метода относят невысокий коэффициент ожижения – на уровне 4%, что требует многократной перегонки. Повысить его до 14% удается, применяя компрессорно-детандерную схему.

Использование термодинамических схем дает возможность эффективность довести до 100%:

  • применение цикла каскадного снижения температуры кипения. Хладагентами на разных стадиях выступают: пропан, азот, этан, метан, очищенная или морская вода, воздух;
  • цикл, использующий одновременно 2 хладагента –этан с метаном;
  • использование расширительных циклов в технологии сжижения.

На современном рынке лидируют несколько таких технологий:

  • до 82% общего рынка принадлежит технологиям AP-C3MR™, AP-SMR™ и AP-X™, которые используют для получения значительных объемов СПГ;
  • Optimized Cascade, разработчиком которой является ConocoPhillips;
  • на производствах (для внутреннего использования) применяют компактные установки GTL;
  • для получения СПГ, участвующего в производстве ГМТ (топлива газомоторного) широко пользуются локальными установками;
  • FLNG – использование морских танкеров и судов с установками сжижения газа. Это позволяет иметь доступ к  месторождениям, которые для газопроводной инфраструктуры недоступны;
  • применение плавающих платформ СПГ (пример – строящаяся в 25-километровой зоне в Австралии компанией Shell).

Что такое сжиженный газ и где его используют

Оборудование, необходимое для производства СПГ

  • установка, применяемая для очистки исходного сырья и сжижения;
  • технологическая линия;
  • емкости для хранения сжиженного газа (криоцистерны);
  • газовозы для загрузки танкеров.

Транспортировка

На данное время к потребителю сжиженный газ доставляется одним из способов:

  • морскими крупногабаритными танкерами-газовозами, оборудованными установками, поддерживающими низкую температуру, и имеющими толсты теплоизоляционный слой;
  • спецавтотранспортом (по суше);
  • железной дорогой (в вагонах-цистернах);
  • по газопроводу (предварительно проводят регазификацию, т.е. доведение до состояния газообразного).

Производители

Основными странами, производящими сжиженный газ, являются по данным на 2009 год:

  • Катар – объем достигает почти 50 млрд м³;
  • Малайзия и Индонезия – соответственно 29,5 и 25 млрд. кубов;
  • Австралия и Алжир – 24 и 21 млрд м³.

Среди импортеров СПГ первое место занимает Япония. Также газ закупают: Испания, США, Франция, Индия.

В России  также имеются 2 действующих завода. Один из них — запущенный в 2009 году проект Сахалин-2. Контрольным пакетом владеет Газпром Совладельцами являются: 27,5% Shell, 12,5Mitsui, 10% — Mitsubishi.По итогам 2015 года годовое производство достигло 10,8 миллионов тонн, что больше проектной мощности на 1,2 млн тонн. К сожалению,из-за падения цен на мировом рынке экспорт в последние годы заметно снизился.

Другим значимым игроком в России является компания Новатэк (Ямал-СПГ).

Не остались в стороне и американцы: они в эксплуатацию ввели 5 терминалов для экспорта СПГ, общая мощность которых составляет 57,8 млрд. т/год. Понятно, почему между этими странами не первый год имеется жесткое противостояние.

Сферы применения

Что такое сжиженный газ и где его используют

Помимо того, что сжиженный газ (марка ПБА, применяемая при температуре воздуха не ниже -20 градусов, и ПА) используют в автомобильной сфере, как топливо более экономичное, безопасное, дешевое и не приносящие вреда экологии, оно используется в отопительных системах, в промышленности (как источник тепла и холода в металлообработке, обработке керамики и стекла), для нужд бытовых и коммунальных (марки БТ, ПБТ, ПТ).

Главными игроками в сегменте топлива являются бутан, метан и пропан, которые объединяют такие показатели:

  • отсутствующий запах. Напротив, такому топливу придают для быстрого обнаружения утечки ароматический маркер;
  • безопасность, т.е. устойчивость к возможному возгоранию, которое происходит при температуре плюс 429 градусов (бутан), при 466 (бутан) и при 537 (метан). Для сравнения ДТ и бензин воспламеняются при достижении отметки в 250-300 градусов;
  • сгорание полное, благодаря чему сводится к минимуму вред от выбросов в окружающее пространство;
  • минимальный нагар, позволяющий продлить срок службы поршневых цилиндров, свечей и камеры сгорания двигателя;
  • большое октановое число: 110 у метана и 100 у смеси пропан-бутановой. Нужно отметить, что применять смеси можно в различных климатических зонах, но с учетом того, что они в сжиженном состоянии не морозоустойчивы, зато невосприимчивы к зонам с жарким климатом: эти составляющие в смеси дополняют друг друга и образуют субстанцию достаточно стабильную. В отличие о них, пропан на высокую температуру реагирует, что приводит к тому, что в баллонах, где он хранится, повышается давление.

Важно: На заправочных станциях продают разные смеси для разных сезонов, которые отличаются процентным составом газовых смесей: в летней, например, бутана должно быть 60%,  в зимней – 40.

С требованиями, касающимися сжиженных углеводородных газов, можно ознакомиться в ГОСТ 27578-2018.

Преимущества

Что такое сжиженный газ и где его используют

  • Удобство хранения энергоносителя (за счет большой плотности газа сжиженного), доставки и потребления. Хранится жидкость криогенная нетоксичная при минус 162 градусах Цельсия. Для больших объемов используют наземные емкости, где она находится под атмосферным давлением;
  • Перевозки межконтинентальные, для которых используют танкеры-газовозы, автоцистерны или железнодорожные цистерны;
  • Открывает возможность газификации удаленных на значительные расстояния от газовых магистралей, объектов. Отпадает необходимость строительства дорогостоящих трубопроводов.

Выводы

Для сжижения газа разработано несколько технологий: свои — для метана и для бутана. Получение СУГ менее затратное, а в хранении и перевозке он проще, чем СПГ. Получение последнего более сложно и затратно, а к этому добавляется регазификация, для которой требуется специальное оборудование. Метан на данный момент востребован больше, поэтому  сжижают его в объемах намного больших.
